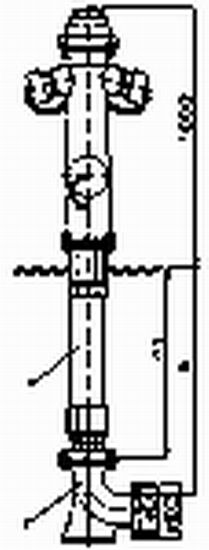

HIDRANTI SUPRATERANI “Pn 10
Destinaţie: Echipamentul de stingere a incendiilor, racordabil la reţelele de apă potabilă, apă industrială, sau alte necesităţi.
PĂRŢI COMPONENTE:
- cu flanşe (execuţie standard);
- cu flanşă şi mufă – conform STAS 1875.
- Material de execuţie: fontă, inox, bronz;
- Sistem de închidere: cauciuc-bronz;
- Pentru evitarea îngheţului este prevăzut cu sistem de golire a apei din interior (max. 10 min.);
- Demontare fără dificultăţi pentru înlocuirea pieselor de schimb;
- Garnitura ventilului poate fi înlocuită fără dezgroparea hidrantului;
- Domeniul temperaturilor de lucru: 4ºC 40ºC.
Dn | Dimensiuni de gabarit | Dimensiuni de legătură la reţea | Guri de evacuare
racorduri fixe STAS 701-65 racorduri înfundate STAS 705-65 |
||||
Dn al flanşei de racordare la reţea | h
[m] |
h1
[mm] |
ØD | ØD2 | nxd3 | ||
80 | 65 | 1 | 885 | 185 | 145 | 4×18 | 2 racorduri tip C
1 racord tip A |
1,25 | 1135 | ||||||
1,5 | 1385 | ||||||
80 | 1 | 885 | 200 | 160 | 8×18 | ||
1,25 | 1135 | ||||||
1,5 | 1385 | ||||||
100 | 100 | 1 | 730 | 220 | 180 | 2 racorduri tip B
1 racord tip A |
|
1,25 | 1135 | ||||||
1,5 | 1230 |
HIDRANTI SUBTERANI Pn 10
- cu flanşe (execuţie standard);
- cu flanşă şi mufă – conform STAS 1875.
Dn | Dimensiuni de gabarit | Dimensiuni de legătură la reţea | Masa netă
[Kg] |
||||||
Dn al flanşei de racordare la reţea | h
[m] |
h1
[mm] |
ØD2 | ØD | nxd3 | Cutie protectie | Hidrant | Cot cu picior | |
65 | 65 | 1 | 730 | 185 | 145 | 4×18 | 22,5 | 36,5 | 14,5 |
1,25 | 980 | 40,5 | |||||||
1,5 | 1230 | 44,5 | |||||||
80 | 1 | 730 | 200 | 160 | 8×18 | 37,5 | 16 | ||
1,25 | 980 | 41,5 | |||||||
1,5 | 1230 | 43,5 | |||||||
100 | 100 | 1 | 730 | 220 | 180 | 47 | 60 | 22 | |
1,25 | 980 | 66,5 | |||||||
1,5 | 1230 | 72 |
